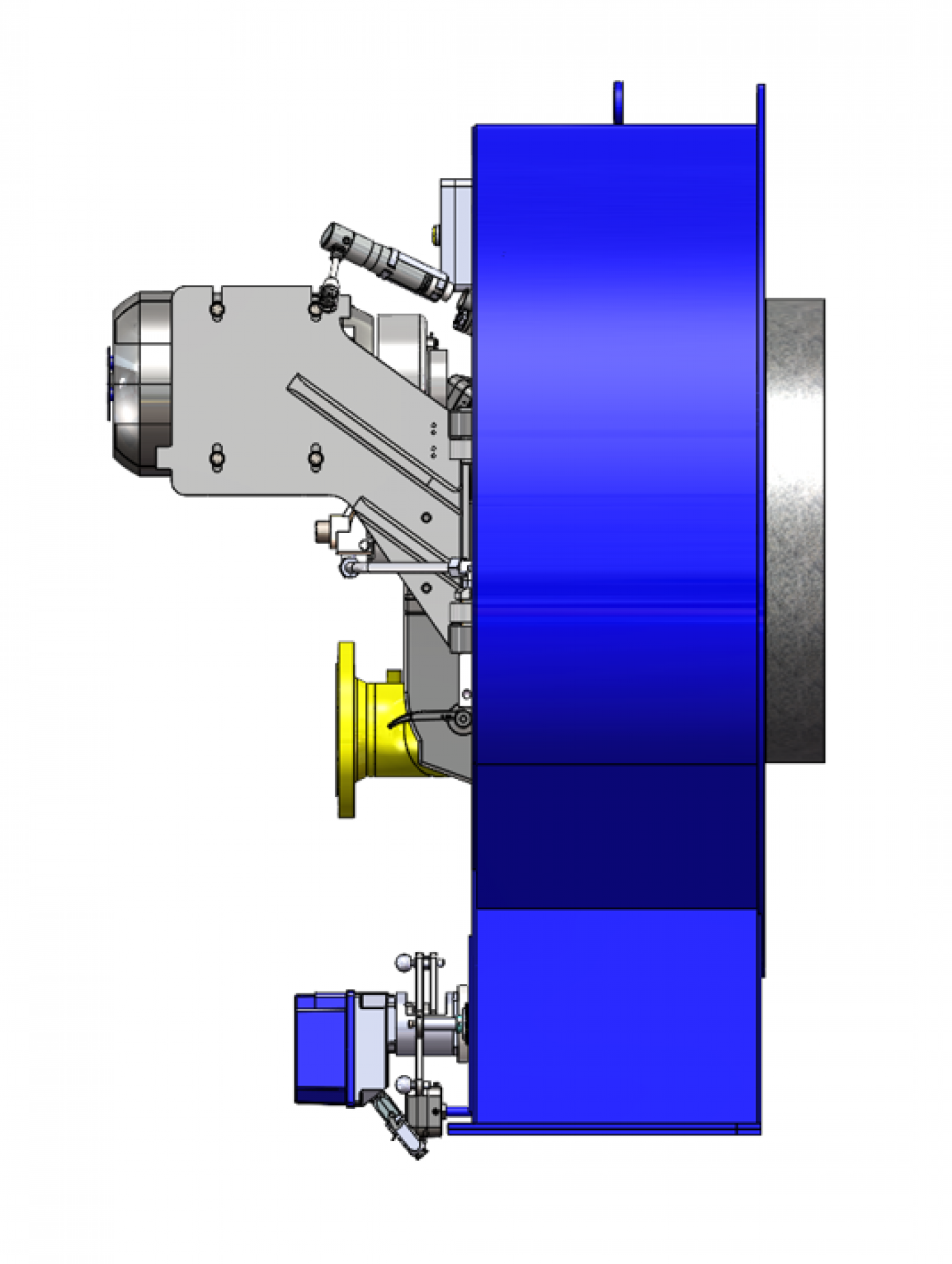

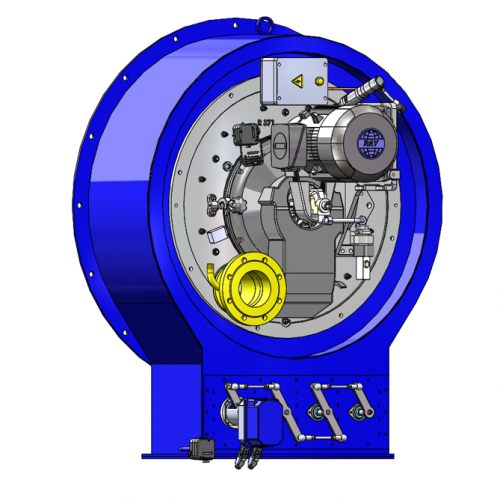

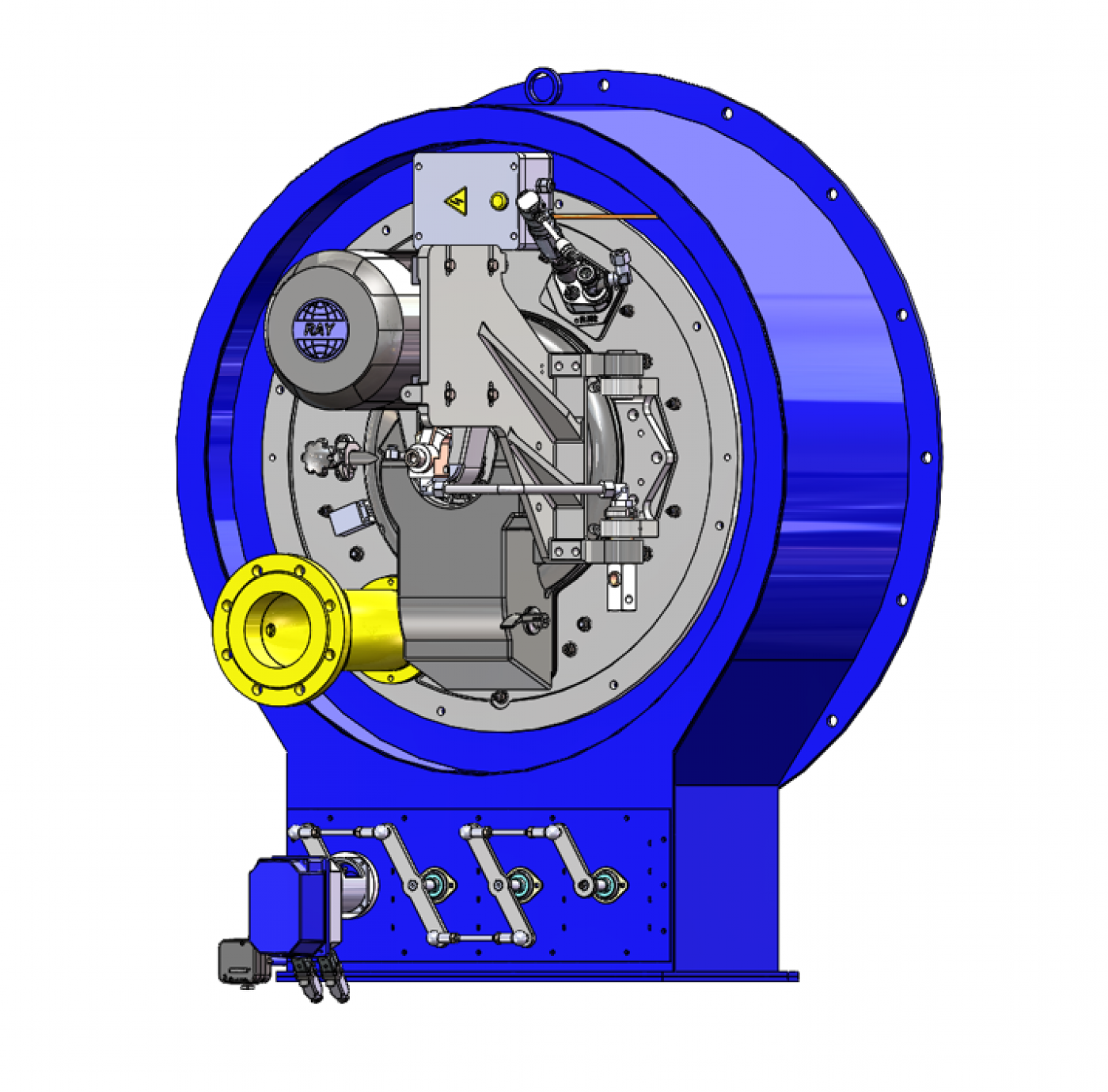

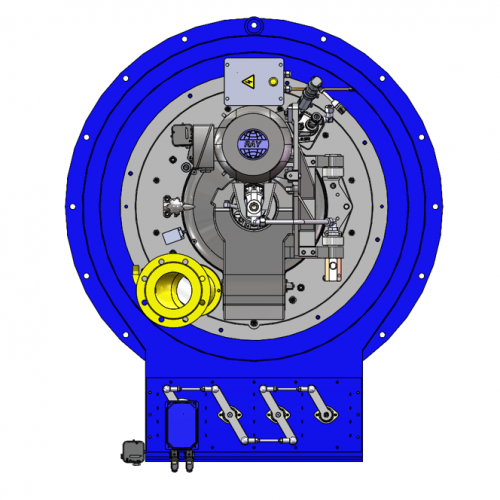

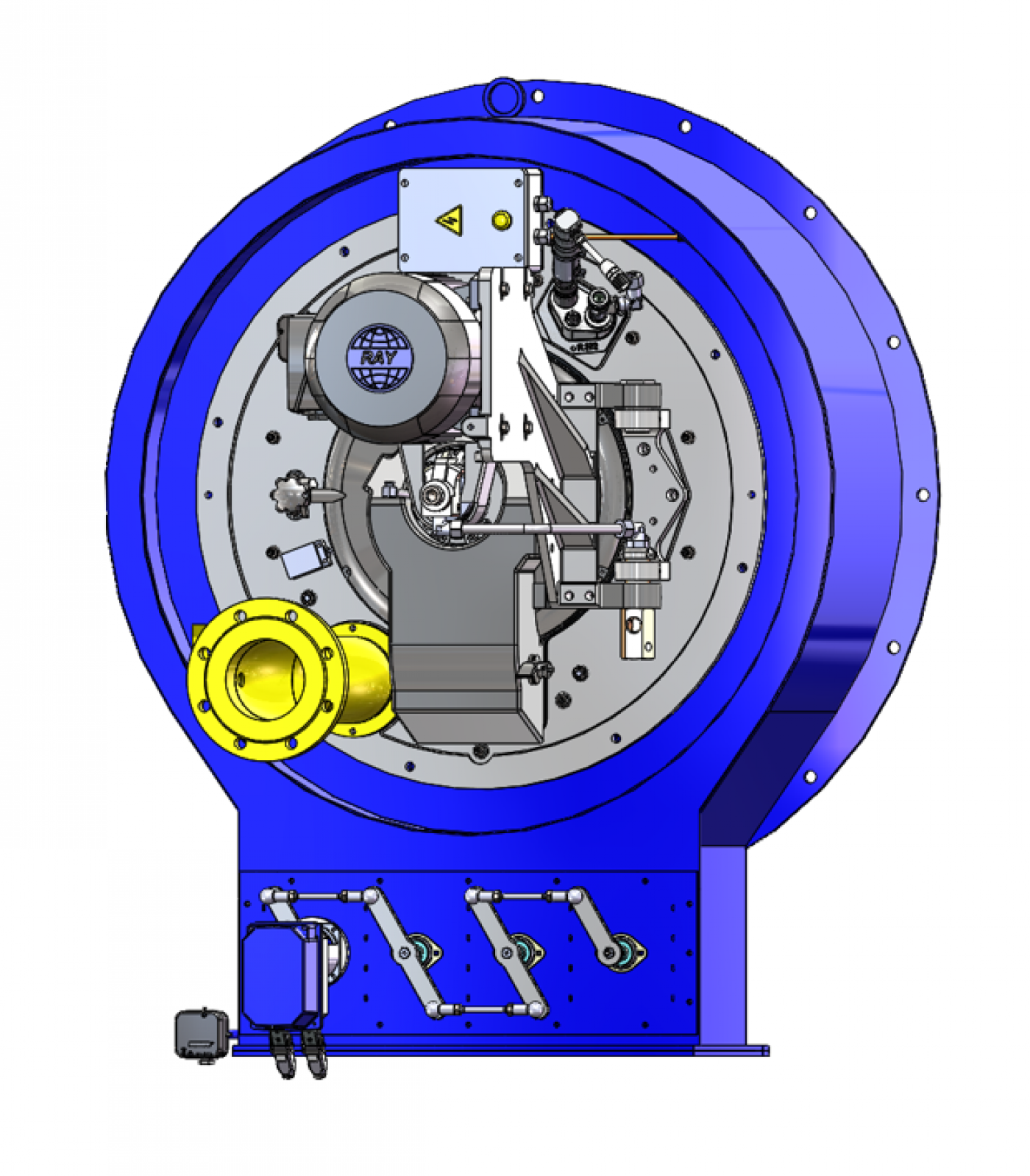

Öl-/Gas-Kombinationsbrenner der Baureihe BGEC
RAY-Öl-/Gas-Kombinationsbrenner der Baureihe BGEC sind Industrie-Duoblockbrenner. Sie vereinigen in sich den Öl- und Gasbrenner Sie sind modular, nach dem Baukastenprinzip aufgebaut und bestehen aus dem Brenner, einer Luftvorlage, dem separat aufgestellten Gebläse sowie der Brennstoffzuführungsstrecke und Steuerung. Die Brenner dieser Baureihe werden im Leistungsbereich zwischen 232 kW und 46.515 kW eingesetzt.
Die Baureihe eignet sich zu parallelen oder separaten Verfeuerung aller technischen Brenngase sowie Biogase und aller mineralischen Heizöle und brennbaren Flüssig-Abfallstoffe.
Das serienmäßig eingesetzte Steuergerät sorgt für einen sparsamen Umgang mit Öl/Gas und erleichtert die Bedienung und Wartung des Brenners. Alle wesentlichen Funktionen wie Brennstoff- und Luftzufuhr oder die Flammenüberwachung werden mit Präzision gesteuert.
Durch den modularen Brenneraufbau und die dadurch gegebene Flexibilität lassen sie sich für eine Vielzahl von Spezialanwendungen einsetzen. Individuelle Projektierung, eine kurze Planungsphase und eine hohe Anlagenverfügbarkeit sind gewährleistet.
Die Verwendung des RAY-Öl-/Gas-Kombinationsbrenners ermöglicht die freie Wahl des Brennstoffs im Hinblick auf wirtschaftliche oder betriebstechnische Gründe.
Für nähere Informationen zögern Sie nicht uns zu kontaktieren - unser Team hilft Ihnen gerne weiter!
Rahmendaten: Öl-/Gas-Kombinationsbrenner "BGEC"
| Anwendungsbereich | Flammrohrkessel, Wasserrohrkessel, Thermalölerhitzer, Heißgaserzeuger |
| Brennstoffe | alle Brennstoffe simultan oder separat |
| Baugrößen | 15 Baugrößen erhältlich |
| Brennerleistung | 232 bis 46.515 kW |
| Luftvorwärmung | bis 250°C möglich |
| Regelbereich | bis 1:12 |
Der Aufbau unserer Brenner als Download

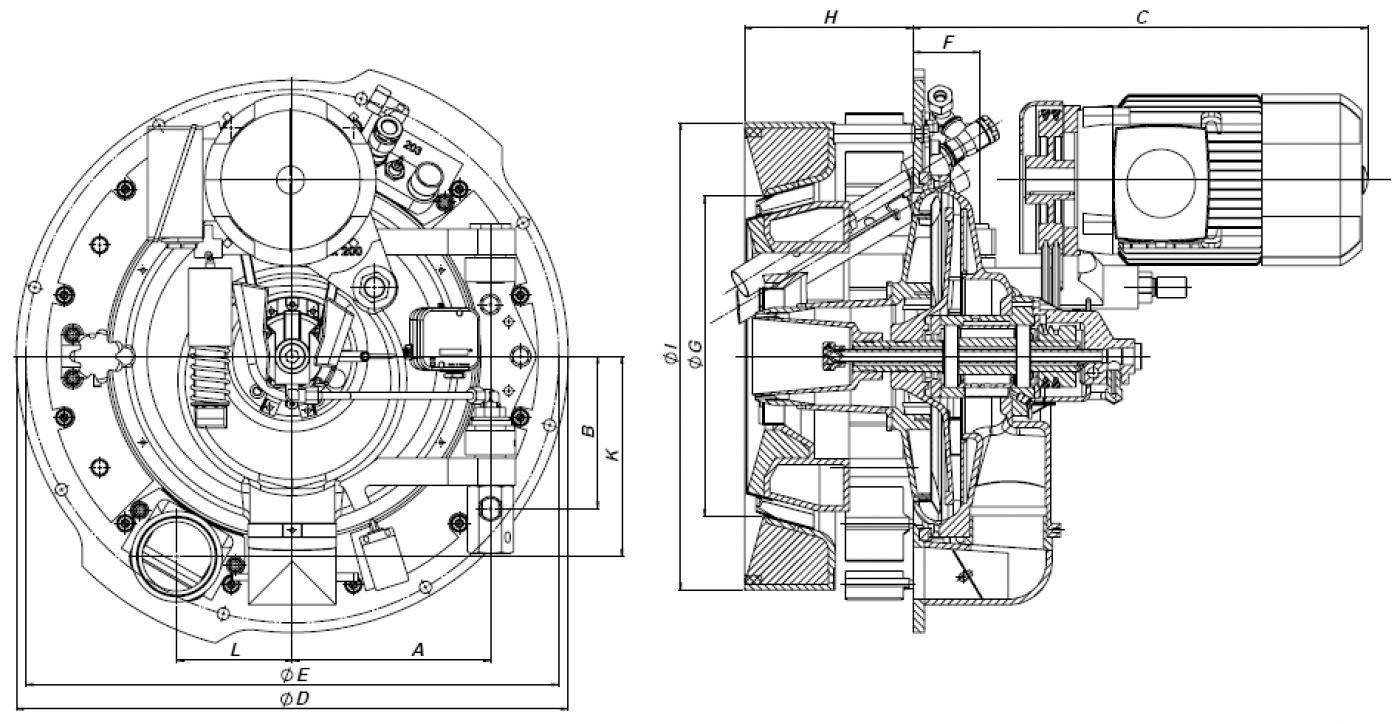

Brennertypen BGEC 150 - 700 Längsschnitt
Brennertypen BGEC 150 - 700 Frontansicht

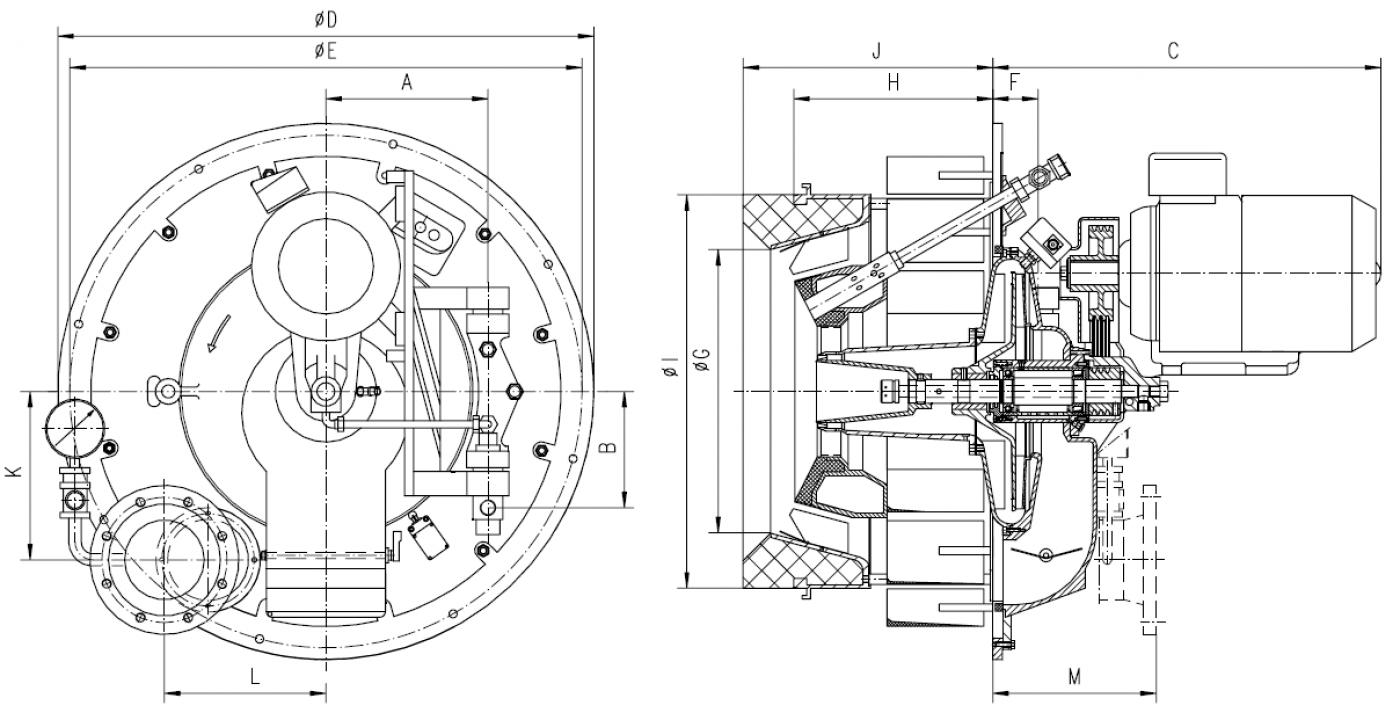

Brennertypen BGEC 800 - 1500 Längsschnitt
Brennertypen BGEC 800 - 1500 Frontansicht
Brennertypen BGEC 2000 - 3500 Längsschnitt
Brennertypen BGEC 2000 - 3500 Frontansicht
Brennerleistung/-gewicht und -abmessungen
| Brennertyp | Leistung min. | Leistung max. | Luftvorlage mit Luftleitaggregat Typ | Luftvorlage mit Luftleitaggregat Typ | Gewicht Brenner mit Luftvorlage | ØA | ØB | ØC | H | I |
| kW | kW | DLV | SLV | kg | mm | mm | mm | mm | mm | |
| BGEC 150 | 232 | 1.744 | 35 | 15 | ca. 220 | 638 | 540 | 370 | 91 | 195 |
| BGEC 250 | 349 | 2.907 | 35 | 25 | ca. 220 | 638 | 540 | 370 | 91 | 195 |
| BGEC 350 | 407 | 4.070 | 35 | 35 | ca. 235 | 638 | 540 | 370 | 91 | 195 |
| BGEC 500 | 581 | 5.814 | 70 | 50 | ca. 365 | 750 | 660 | 445 | 105 | 254 |
| BGEC 600 | 698 | 6.977 | 70 | 60 | ca. 350 | 750 | 660 | 460 | 105 | 254 |
| BGEC 700 | 698 | 8.140 | 70 | 70 | ca. 350 | 750 | 660 | 460 | 105 | 254 |
| BGEC 800 | 756 | 9.302 | 100 | 80 | ca. 500 | 900 | 660 | 476 | 274.5 | 419 |
| BGEC 1000 | 965 | 11.628 | 100 | 100 | ca. 515 | 900 | 660 | 498 | 274.5 | 419 |
| BGEC 1250 | 1.221 | 14.535 | 125 | 125 | ca. 555 | 900 | 660 | 498 | 274.5 | 419 |
| BGEC 1500 | 1.628 | 18.604 | 150 | -/- | ca. 580 | 900 | 660 | 538 | 274.5 | 419 |
| BGEC 2000 | 1.977 | 23.256 | 200 | -/- | ca. 720 | |||||
| BGEC 2500 | 2.326 | 29.070 | 250 | -/- | ca. 750 | |||||
| BGEC 3000 | 2.907 | 34.884 | 300 | -/- | ca. 785 | |||||
| BGEC 3500 | 3.400 | 40.698 | 350 | -/- | ca. 790 | |||||
| BGEC 4000 | 3.880 | 46.512 | 400 | -/- | ca. 805 |
Produktmerkmale
- zuverlässige Einhaltung von Grenzwerten unter Praxisbedingungen
- robuste Bauweise
- Langlebigkeit
- geringe Unterhaltsaufwendungen
- Einschub-Luftleitaggregat
- Ausführung als Sturzbrenner auf Wunsch mit Kühlluft möglich
- hocheffiziente Verbrennungstechnologie
- stabile Flamme
- simultane Verbrennung mehrerer Brennstoffe
