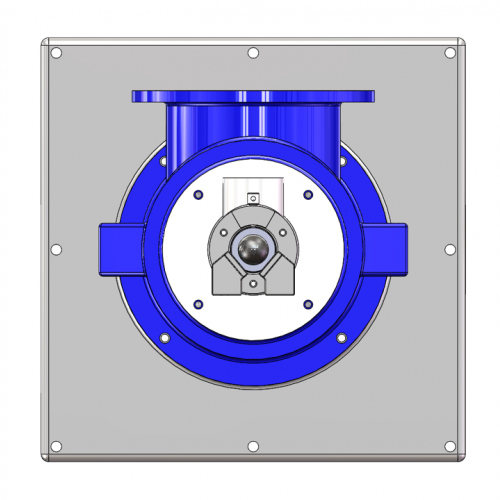

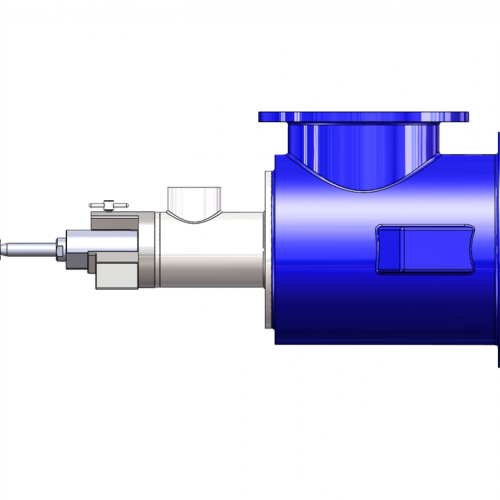

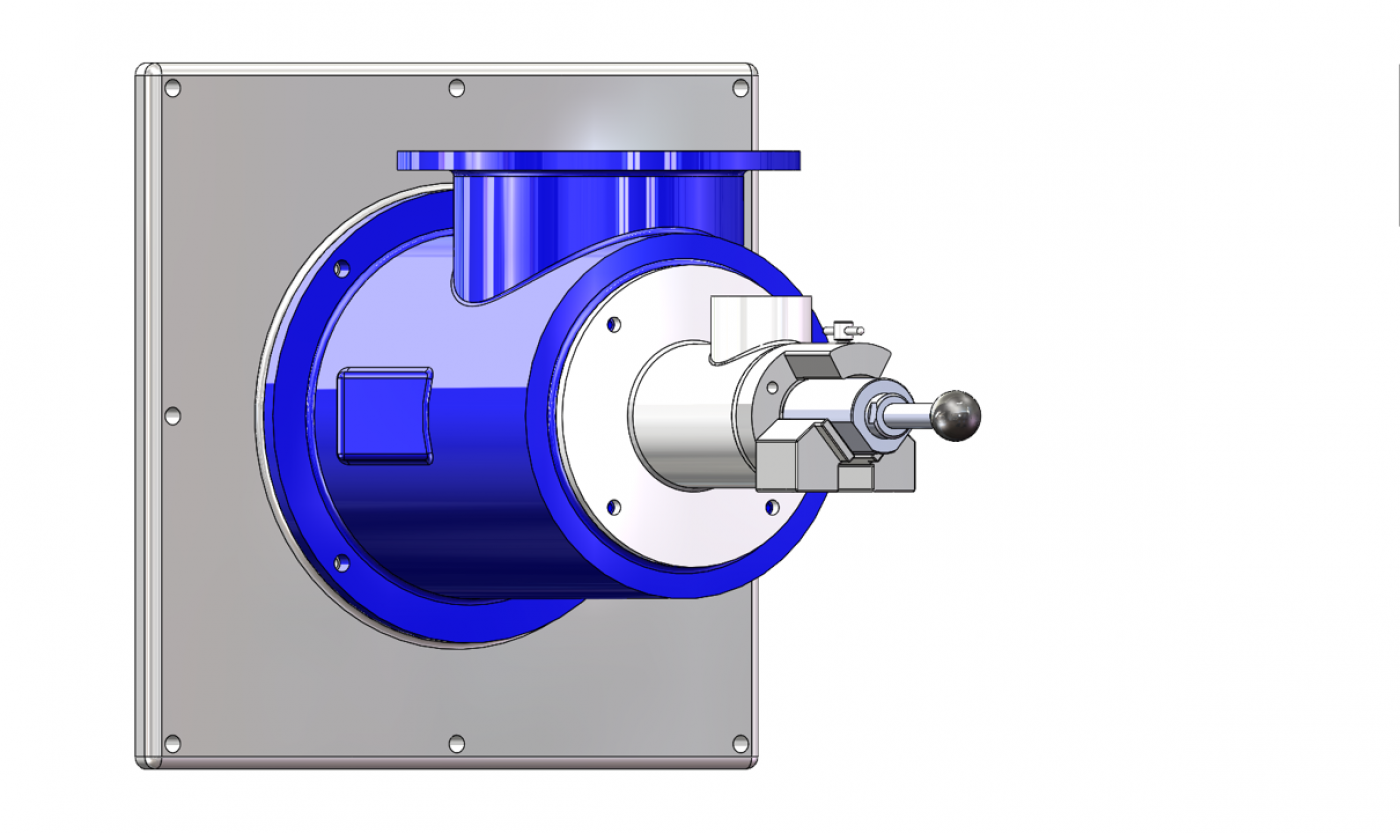

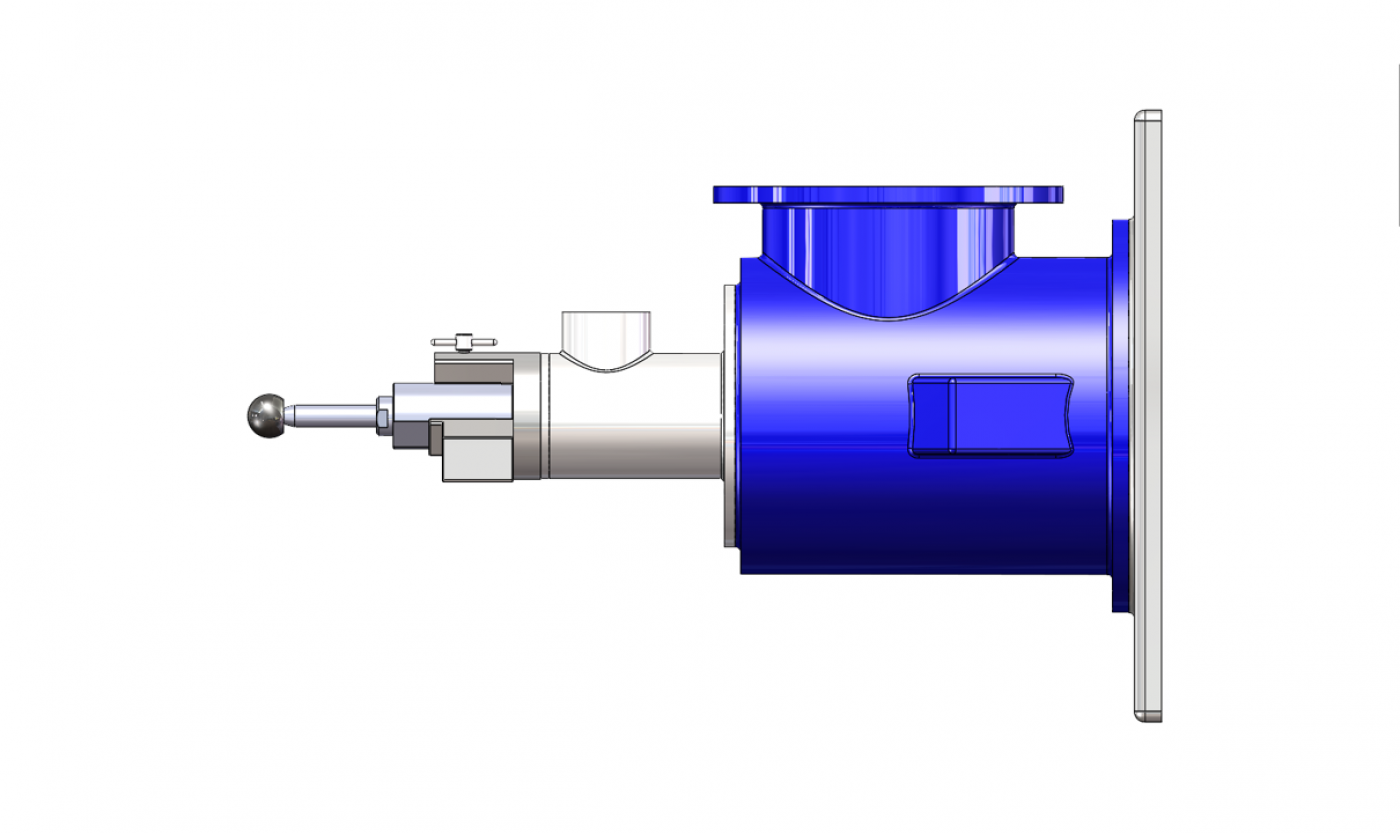

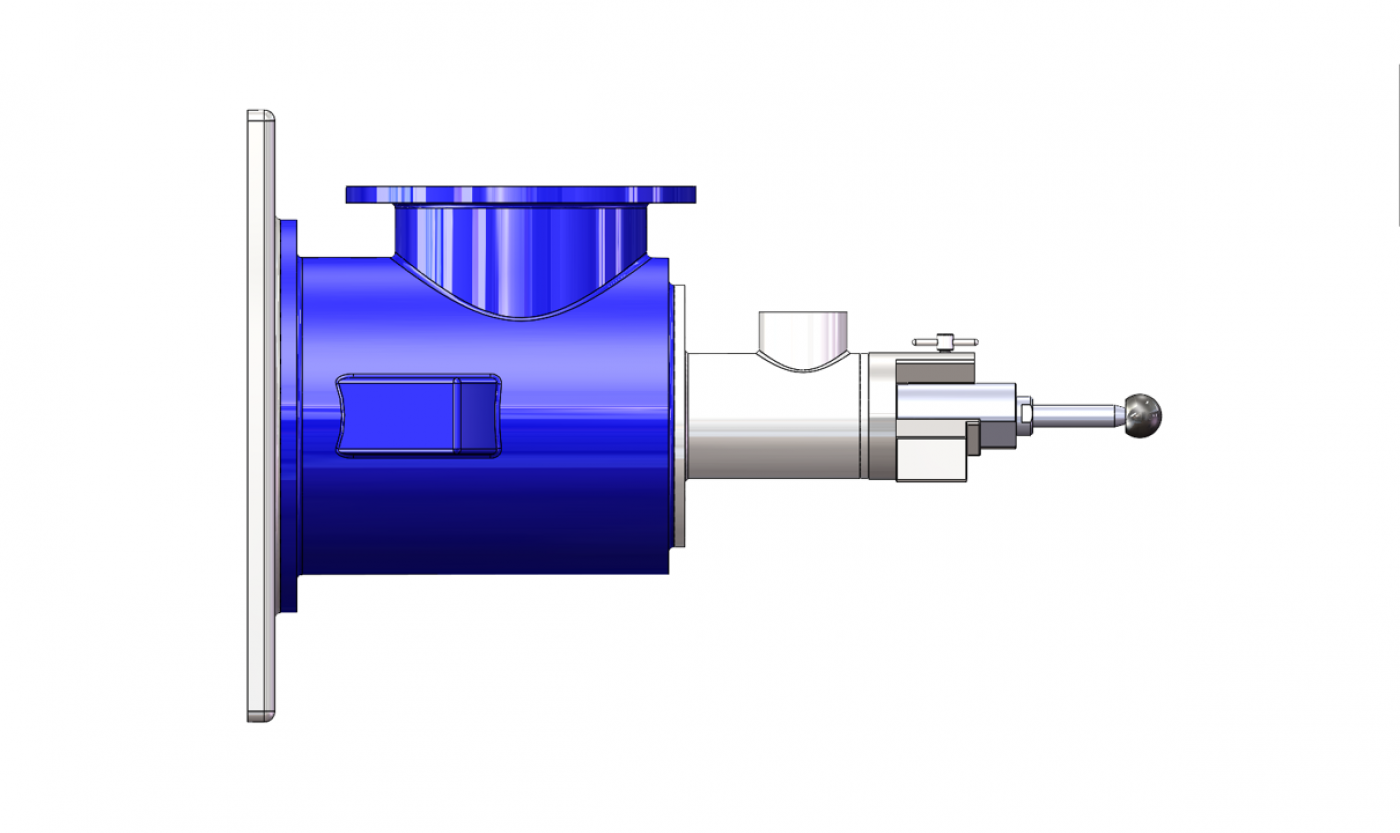

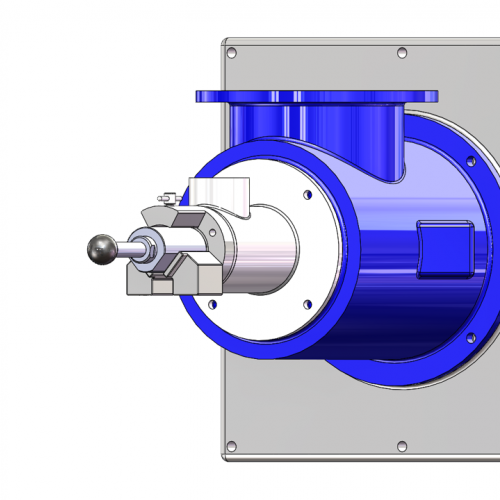

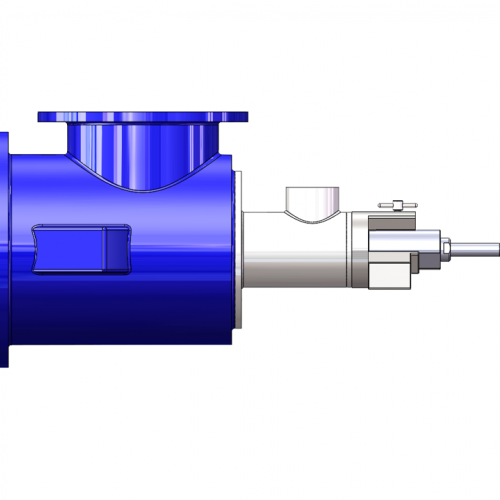

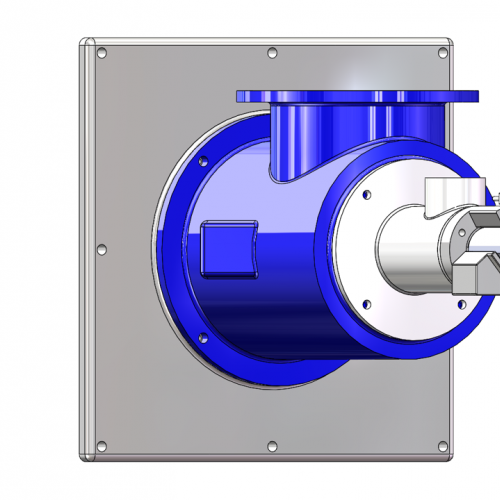

Hochhitzebeständiger Öl-/Gas-Kombinationsbrenner der Baureihe HTK-NA
RAY-Öl-/Gas-Kombinationsbrenner der Baureihe HTK-NA werden an verschiedensten Warmwasser-/ Thermalöl- und Dampfkesseln eingesetzt und eignen sich zur Verfeuerung von allen flüssigen Brennstoffen und Brenngasen wie z.B. mineralische Heizöle, Schweröl "S" und Kraftstoffe sowie Erd-, Butan-, Propangas und LPG. Andere Brennstoffe wie z.B. verflüssigte Fette, Alkohol oder Biogas auf Anfrage.
Die Brenner dieser Baureihe werden im Leistungsbereich zwischen 120 kW und 5.400 kW eingesetzt.
Für nähere Informationen zögern Sie nicht uns zu kontaktieren - unser Team hilft Ihnen gerne weiter!

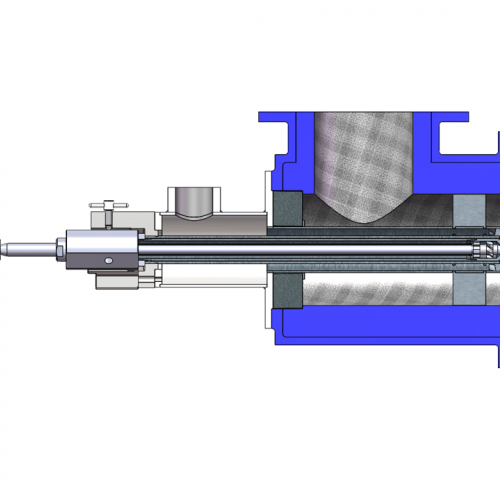

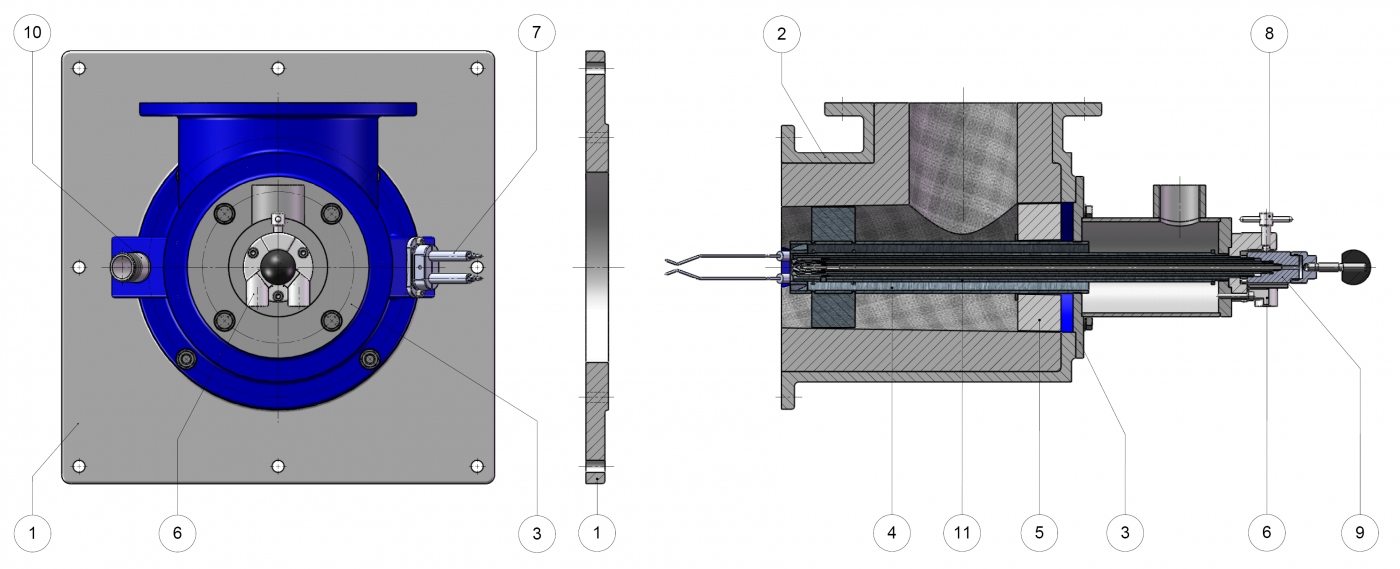

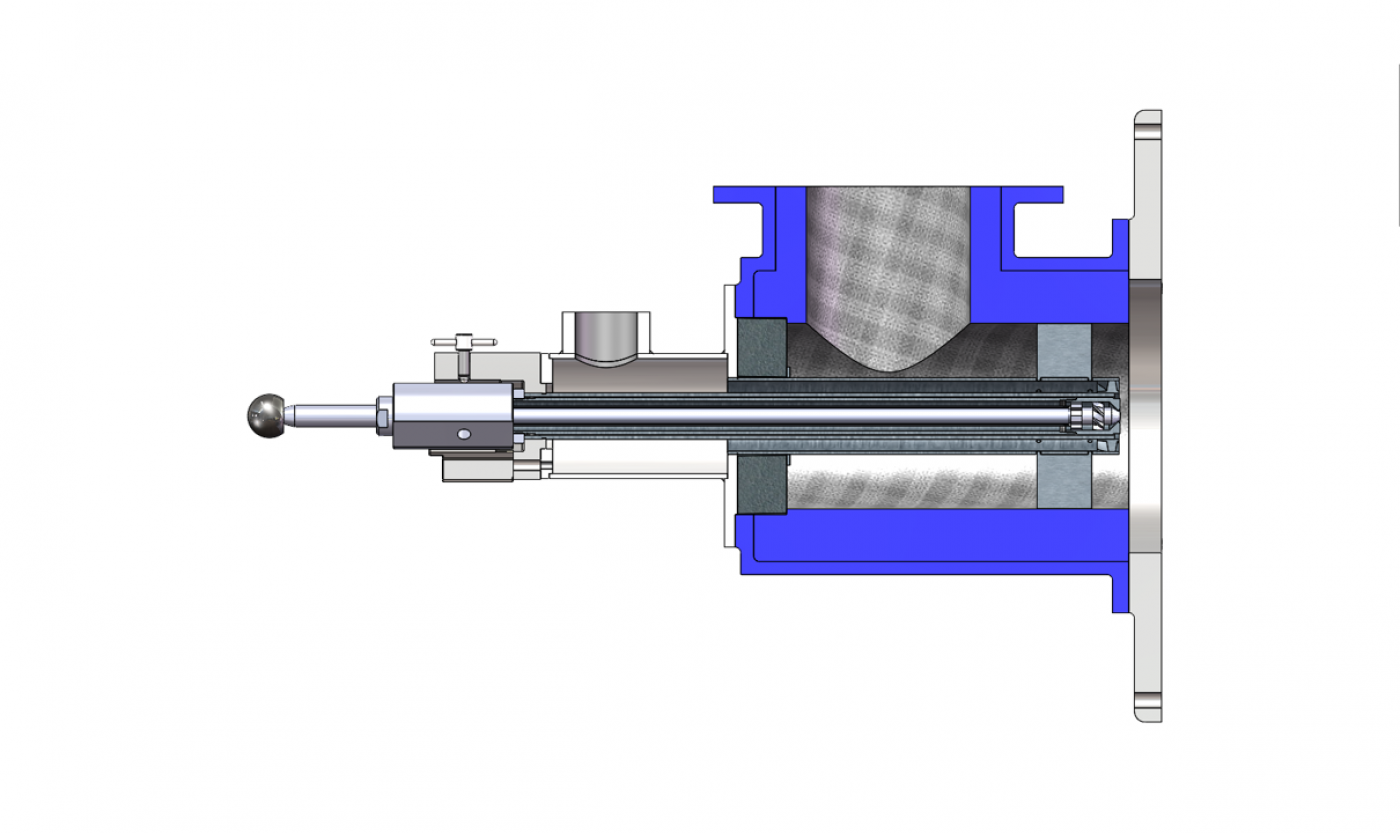

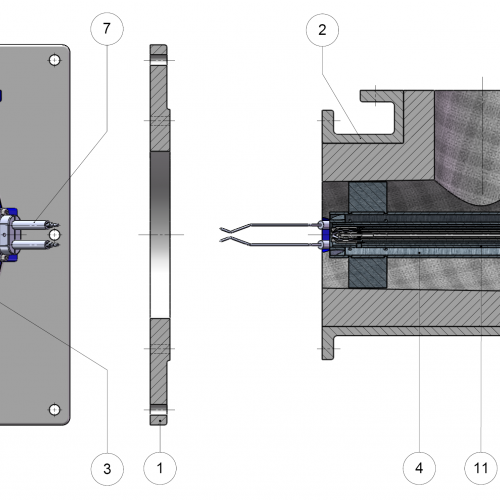

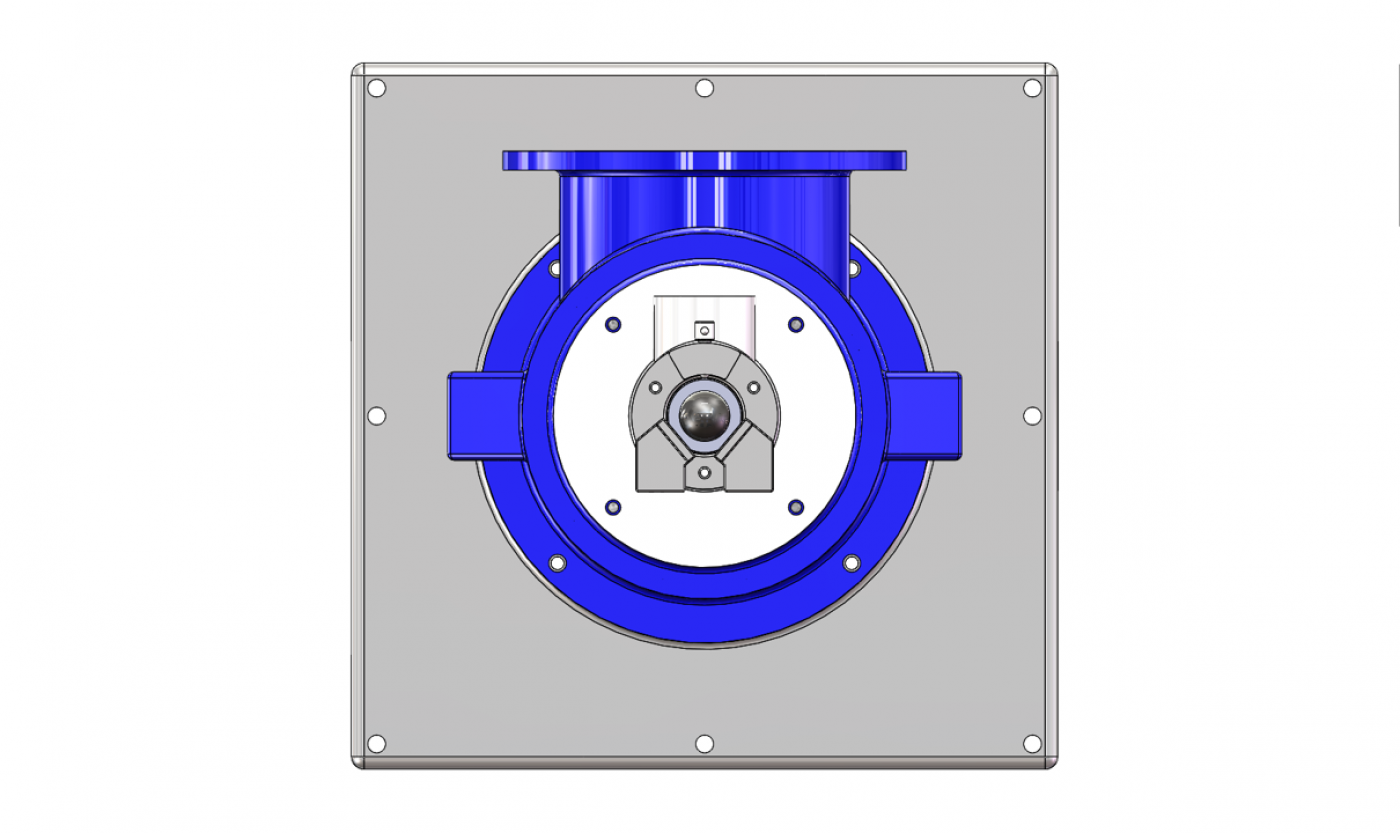

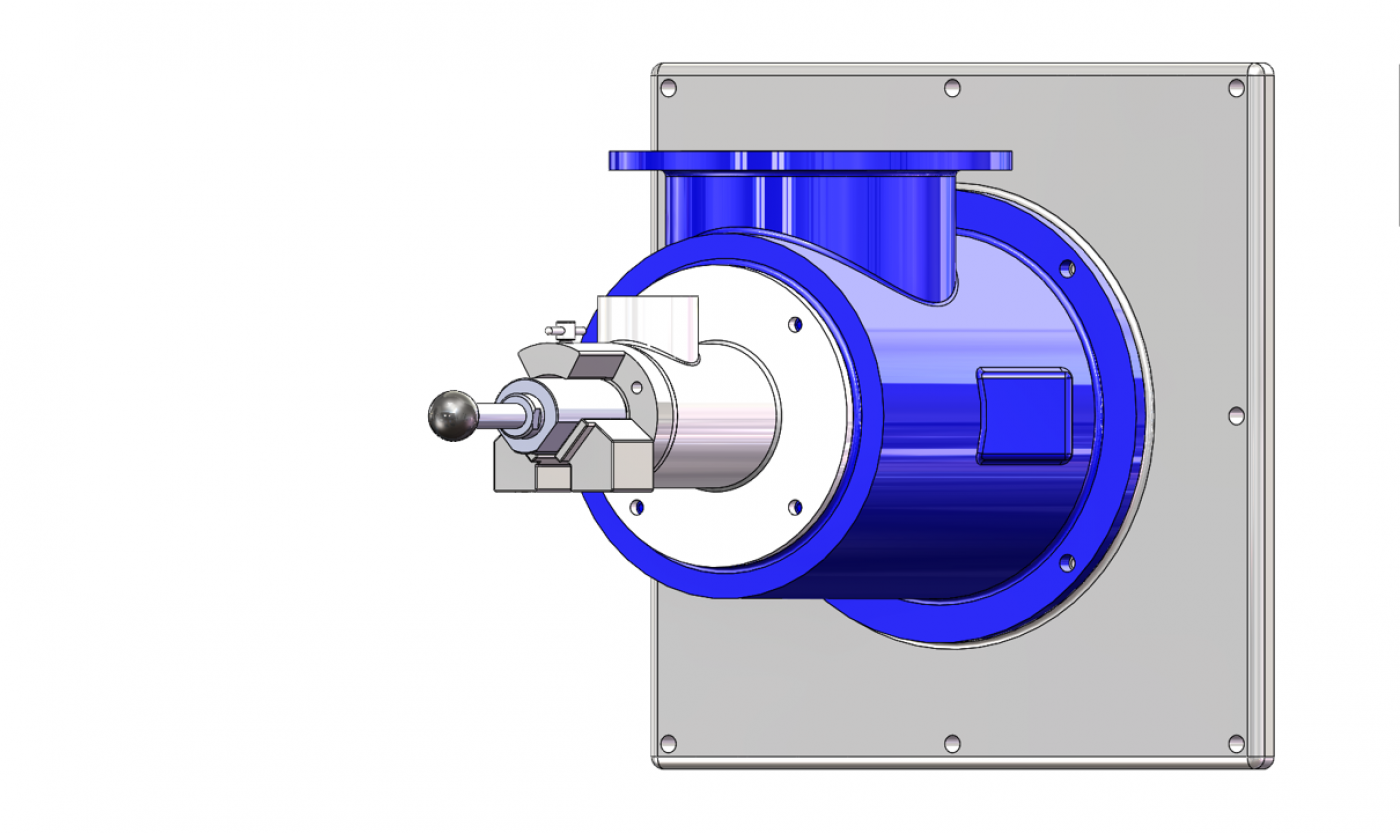

Aufbau des Brenners
Das passende Foto finden Sie auf der rechten Seite im Slider!
| 1. Brennerplatte (bei Bedarf) | 2. Brennergehäuse |
| 3. Gasanschluss | 4. Gasrohr mit Luftrührungsstegen |
| 5. Isolierkörper | 6. Schnellspannkloben |
| 7. Zündelektroden, 2-polig (bei Bedarf) | 8. Knebelschraube |
| 9. Düsenstock | 10. Flammenwächteranschluss (bei Bedarf) |
| 11. Düsenstockschutzrohr |
Brennerleistung
Brennerleistung in Abhängigkeit der Verbrennungslufttemperatur
| Brennertyp | 20°C | 100°C | 200°C | 300°C | 400°C | 500°C | 600°C | 700°C | 800°C | Gewicht Brenner mit Brennerplatte |
| 100% | 75% | 65% | 55% | 45% | 40% | 35% | 30% | 27% | ||
| kW | kW | kW | kW | kW | kW | kW | kW | kW | kg | |
| HTK-NA 40 | 120 | 94 | 74 | 61 | 52 | 45 | 40 | 36 | 33 | ca. 37 |
| HTK-NA 50 | 180 | 141 | 112 | 92 | 78 | 68 | 60 | 54 | 49 | ca. 45 |
| HTK-NA 65 | 300 | 236 | 186 | 153 | 131 | 114 | 101 | 90 | 82 | ca. 53 |
| HTK-NA 80 | 480 | 377 | 297 | 246 | 209 | 182 | 161 | 145 | 131 | ca. 73 |
| HTK-NA 100 | 780 | 613 | 483 | 399 | 340 | 296 | 262 | 235 | 213 | ca. 105 |
| HTK-NA 125 | 1.200 | 943 | 743 | 614 | 523 | 455 | 403 | 361 | 328 | ca. 122 |
| HTK-NA 150 | 1.560 | 1.226 | 967 | 798 | 679 | 591 | 524 | 470 | 426 | ca. 150 |
| HTK-NA 200 | 3.000 | 2.357 | 1.859 | 1.534 | 1.306 | 1.137 | 1.007 | 904 | 820 | ca. 201 |
| HTK-NA 250 | 4.200 | 3.300 | 2.602 | 2.148 | 1.829 | 1.592 | 1.410 | 1.265 | 1.147 | ca. 268 |
| HTK-NA 300 | 5.400 | 4.242 | 3.346 | 2.762 | 2.352 | 2.047 | 1.813 | 1.627 | 1.475 | ca. 323 |
Hinweis: Die angegebenen Brennerleistungen beziehen sich auf normale Feuerraum- und Verbrennungsluftverhältnisse. Bei Abweichungen von den angegebenen Leistungen, bei extremen Feuerraumabmessungen oder bei besonderen Verbrennungsluftverhältnissen, wie z.B. Luftvorwärmung bitten wir um Anfrage und Angabe der Betriebsbedingungen.
